Indus3D מוסמכת AS9100D ו-ISO 9001, והיא ספק מאושר של משרד הביטחון, עם מספר ספק אצל חברות ביטחוניות מובילות. הדפסת מתכת היא אחת מתשע טכנולוגיות ההדפסה שאנחנו מפעילים, לצד עיבוד שבבי CNC בבית – ולכן השאלה הראשונה שלנו אינה "איך מדפיסים את זה במתכת" אלא "האם הדפסת מתכת היא הדרך הנכונה לייצר את החלק".
הדפסת מתכת אינה תחליף לעיבוד שבבי, והיא גם לא מתאימה לכל חלק. בעמוד הזה נסביר מה היא כן עושה טוב, מתי היא הבחירה הנכונה, ומתי עדיף להישאר עם CNC.
להסבר טכני על התהליך עצמו – היתוך אבקה בלייזר, טיפול תרמי וההבדל בין DMLS ל-SLM: המדריך להדפסת מתכת DMLS.
זמן קריאה: 8 דקות
עיקרי הדברים
- היתרון המרכזי הוא חופש גיאומטרי: מבנים חלולים, סריג פנימי, ערוצי קירור פנימיים ואיחוד מכלולים לחלק אחד.
- 24 סגסוגות בקטלוג: טיטניום, אלומיניום, נירוסטה ופלדות כלים, סגסוגות ניקל (אינקונל), Invar 36 ונחושת.
- מדפיסים מתכת אצלנו, על מכונות SLM 500 ו-EOS M290 – בלי קבלן משנה בחו"ל.
- משתלם בעיקר בכמויות קטנות ובחלקים מורכבים. בחלק פשוט בכמות גדולה, CNC לרוב זול יותר.
- חלק מודפס במתכת כמעט תמיד דורש עיבוד משלים – הברגות, מישורי ייחוס ומידות קריטיות.
- רלוונטי במיוחד לתעופה ולביטחון, שם הורדת משקל שווה כסף אמיתי. אנחנו מוסמכים AS9100D ו-ISO 9001, וספק מאושר של משרד הביטחון, עם מספר ספק אצל חברות ביטחוניות מובילות.
מתי הדפסת מתכת מנצחת
- הורדת משקל – סריג פנימי ומבנים חלולים שאין דרך אחרת לייצר
- גיאומטריה פנימית – ערוצי קירור או מעברים שכלי חיתוך לא מגיע אליהם
- איחוד רכיבים – מכלול מעשרה חלקים ומהדקים הופך לחלק אחד
- כמויות קטנות – עשרות יחידות בלי השקעה בכלי עבודה
- חלקי חילוף שיצאו מייצור – בשילוב סריקה והנדסה הפוכה
ומתי עדיף CNC
חשוב לומר את זה בכנות, כי זה חוסך לכם כסף: לא כל חלק מתכת צריך להיות מודפס.
| הדרישה | מה עדיף |
|---|---|
| סבילויות הדוקות מאוד | CNC |
| פני שטח חלקים ללא עיבוד נוסף | CNC |
| חלק פשוט בכמות גדולה | CNC |
| גיאומטריה מורכבת או פנימית | הדפסה |
| הורדת משקל משמעותית | הדפסה |
| סדרה קטנה של חלק מורכב | הדפסה |
שתי היכולות נמצאות אצלנו, ולכן איננו צריכים לדחוף כל חלק לשיטה אחת. אנחנו בוחנים את הדרישות וממליצים – כולל כשההמלצה היא עיבוד שבבי.
סגסוגות שאנחנו מדפיסים
בקטלוג החומרים שלנו 24 סגסוגות מתכת להדפסת SLM, כל אחת עם גיליון הנתונים של היצרן (סגסוגות של Nikon SLM Solutions). המשפחות העיקריות:
| משפחה | סגסוגות בקטלוג | מאפיינים (נתוני יצרן) | שימוש אופייני |
|---|---|---|---|
| טיטניום | Ti6Al4V ELI (Grade 23), Ti Grade 2 | יחס חוזק-משקל גבוה, חוזק בעייפות ועמידות בקורוזיה; Grade 2 בולטת בתאימות ביולוגית | תעופה, רפואה, אנרגיה |
| אלומיניום | AlSi10Mg, AlSi7Mg0.6, F357, Scalmalloy, Aheadd CP1, A2024-RAM2C | משקל נמוך, מוליכות תרמית וחשמלית, עמידות בקורוזיה | תעופה, רכב וספורט מוטורי, מחליפי חום |
| נירוסטה | 316L (1.4404), 17-4PH (1.4542), 15-5PH (1.4545), 1.4828 | עמידות בקורוזיה; 17-4PH ו-15-5PH ניתנות להקשיה בשיקוע | תעופה, מכשור רפואי וכירורגי, מזון, ימי |
| פלדות כלים | 1.2709 (Maraging), H13 (1.2344) | קשיחות וחוזק מתיחה גבוהים, עמידות בעייפות תרמית | תבניות הזרקה, הנדסה |
| סגסוגות ניקל (אינקונל) | IN718, IN625, HX, K-500, Haynes 282 | חוזק ועמידות בחמצון בטמפרטורה גבוהה; IN718 פועלת עד מעל 700 מעלות צלזיוס | תעופה, אנרגיה, חלקי טורבינה, תעשייה כימית |
| התפשטות נמוכה | Invar 36 | התפשטות תרמית נמוכה מאוד ויציבות ממדית | מכשור מדויק, תעופה |
| נחושת | CuCr1Zr, CuNi2SiCr, CuNi30 | מוליכות חשמלית ותרמית; CuNi30 עמידה בקורוזיה במי ים | הנדסת חשמל, חלל, ימי וביטחון |
כל הסגסוגות עם גיליונות הנתונים: חומרי גלם להדפסת מתכת SLM. טיטניום בפירוט: הדפסת טיטניום בתלת מימד.
מה קורה אחרי ההדפסה
חלק מתכת מודפס אינו מוכן לשימוש ברגע שהוא יוצא מהמכונה. התהליך המלא כולל:
- הסרה מהמצע והסרת תמיכות
- טיפול תרמי לשחרור מאמצים פנימיים
- עיבוד משלים ב-CNC – הברגות, מישורי ייחוס ומידות קריטיות
- גימור – ליטוש או ציפוי לפי הצורך
- בקרת איכות ומדידה
זו הסיבה שהיתרון בעבודה מול גורם שמחזיק גם הדפסה וגם CNC הוא מעשי ולא תיאורטי – החלק לא עובר בין ספקים באמצע התהליך.
הסמכות ואיכות
- AS9100D – תקן מערכת ניהול האיכות לתעופה, חלל וביטחון
- ISO 9001
- ספק מאושר של משרד הביטחון, עם מספר ספק אצל חברות ביטחוניות מובילות
העתקי התעודות נשלחים לפי בקשה. על ההסמכות של Indus3D.
לאילו תעשיות
- תעופה וחלל – תושבות ומארזים קלי משקל, מחליפי חום, חלקים בטיטניום, באלומיניום ובסגסוגות ניקל. הדפסת תלת מימד לתעשיית התעופה
- ביטחון – עבודה במסגרת ספק מאושר של משרד הביטחון. הדפסת תלת מימד לתעשייה הביטחונית
- רפואה – מכשור כירורגי וחלקים רפואיים בטיטניום ובנירוסטה. הדפסת תלת מימד לרפואה
- רכב וספורט מוטורי – חלקי אלומיניום ופלדה בחוזק גבוה. הדפסת תלת מימד לעולם הרכב
- תעשייה וכלי עבודה – תותבי פלדת כלים לתבניות הזרקה, חלקים לסביבה חמה או קורוזיבית
תכנון חלק מתכת להדפסה
מתכננים לתהליך, לא לכרסומת. חלק ששורטט לעיבוד שבבי או ליציקה כמעט אף פעם לא מרוויח מהדפסה כמו שהוא.
- זוויות תלייה דורשות תומכים. התומכים גם מוליכים חום, ולכן כיוון הבנייה נבחר כך שיהיו מעטים ונגישים להסרה. כל הערכים, עם איורים ודף PDF: מדריך התכנון להדפסת מתכת.
- חללים סגורים צריכים פתחי ניקוז, כדי שאפשר יהיה להוציא את האבקה הכלואה.
- תוספת חומר לעיבוד – על מישורי ייחוס, קדחים ומשטחי אטימה שיעברו CNC.
- מקרה העומס – כיוון הבנייה והטיפול התרמי משפיעים על התכונות המכניות, ולכן אנחנו קובעים אותם לפי השימוש בחלק.
- שלחו מודל מוקדם – מהנדס עובר על הקובץ ובודק שהוא מתאים להדפסה לפני שאתם מתחייבים.
מה לשלוח כדי לקבל הצעת מחיר
- קובץ STEP (עדיף) או STL
- הסגסוגת – או דרישות העומס, הטמפרטורה והסביבה אם עוד לא נבחרה
- כמות, לאב טיפוס ולסדרה
- סבילויות ומשטחים קריטיים – עדיף בשרטוט דו-ממדי
- דרישות התיעוד והתקינה של הפרויקט
העלאת קובץ להצעת מחיר. אין קובץ? נסרוק או נתכנן אותו.
שאלות נפוצות
הדפסת מתכת חזקה כמו חלק מכורסם?
תלוי בחומר, בכיוון הבנייה ובטיפול התרמי. בחלקים מתוכננים נכון החוזק קרוב מאוד ולעיתים זהה. בחלק שדורש חוזק אחיד מוחלט לכל כיוון, CNC עדיין בטוח יותר.
מה הכמות המינימלית?
אפשר לייצר יחידה אחת. אין צורך בכלי עבודה ייעודי.
אפשר חלק מתכת מקובץ בלבד?
כן. שלחו STEP או STL עם דרישות החומר, הסבילויות והכמות דרך טופס העלאת הקובץ, ומהנדס יעבור עליו לפני ההצעה.
יש לכם הסמכות רלוונטיות לתעופה ולביטחון?
כן. אנחנו מוסמכים AS9100D ו-ISO 9001, ואנחנו ספק מאושר של משרד הביטחון, עם מספר ספק אצל חברות ביטחוניות מובילות. העתקי התעודות נשלחים לפי בקשה.
מה ההבדל בין DMLS ל-SLM?
שתיהן היתוך אבקת מתכת בלייזר במיטת אבקה (Laser Powder Bed Fusion לפי ISO/ASTM 52900): לייזר ממיס את האבקה שכבה אחר שכבה לחלק מתכת צפוף. השמות באים מיצרני מכונות שונים, והיום הם מתארים בפועל את אותו תהליך. הסבר מלא במדריך הדפסת מתכת DMLS.
אילו מתכות אפשר להדפיס?
בקטלוג 24 סגסוגות: טיטניום (Ti6Al4V ELI Grade 23 ו-Grade 2), אלומיניום (בהן AlSi10Mg ו-Scalmalloy), נירוסטה (316L, 17-4PH, 15-5PH), פלדות כלים (Maraging 1.2709 ו-H13), סגסוגות ניקל (IN718, IN625, HX, K-500, Haynes 282), Invar 36 וסגסוגות נחושת. לכל אחת גיליון נתונים בעמוד חומרי המתכת.
אפשר להדפיס חלק בטיטניום?
כן. בקטלוג Ti6Al4V ELI (Grade 23) בשני גדלי אבקה, ו-Ti Grade 2. מתי טיטניום שווה את המחיר ומתי אלומיניום או נירוסטה יספיקו: הדפסת טיטניום בתלת מימד.
אתם מבצעים עיבוד שבבי וגימור לחלק המודפס?
כן. עיבוד שבבי CNC נעשה אצלנו – הברגות, מישורי ייחוס וכל מידה שדורשת דיוק גבוה ממה שההדפסה נותנת. אפשרויות הגימור כוללות ציפויי מתכת.
אין לי קובץ CAD, או שהחלק כבר לא מיוצר. אפשר להדפיס אותו במתכת?
כן. סריקת תלת מימד והנדסה הפוכה נעשות אצלנו, כך שחלק קיים או חלק חילוף שיצא מייצור יכול להפוך למודל להדפסה. מתחילים בלי קובץ.
איפה אתם נמצאים?
המשרד הראשי בהתמר 1, מושב פתחיה, והמפעל בנחל חבושית 3, אזור התעשייה הצפוני, קריית שמונה. שעות פעילות: א׳–ה׳ 08:00–18:00.

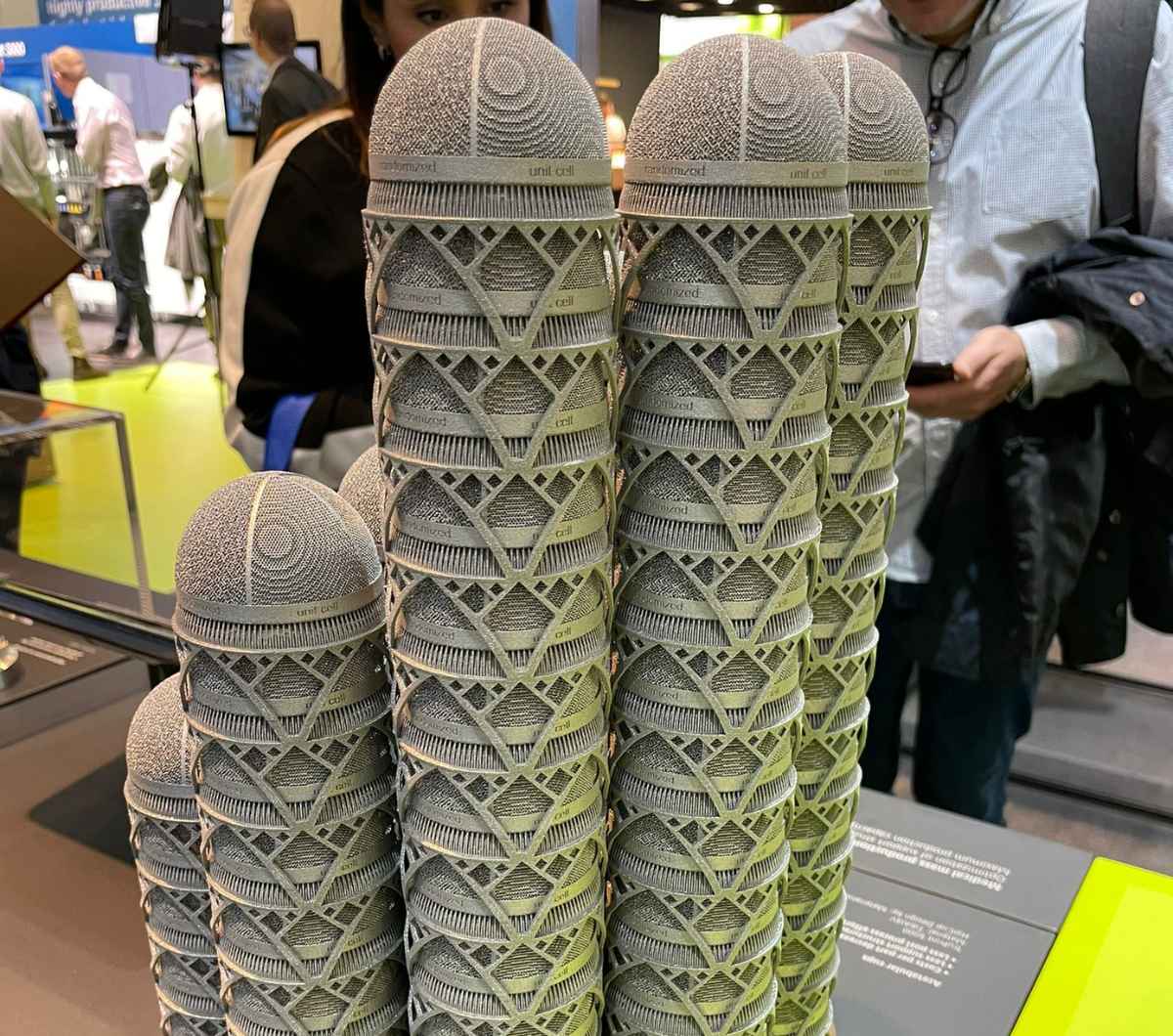

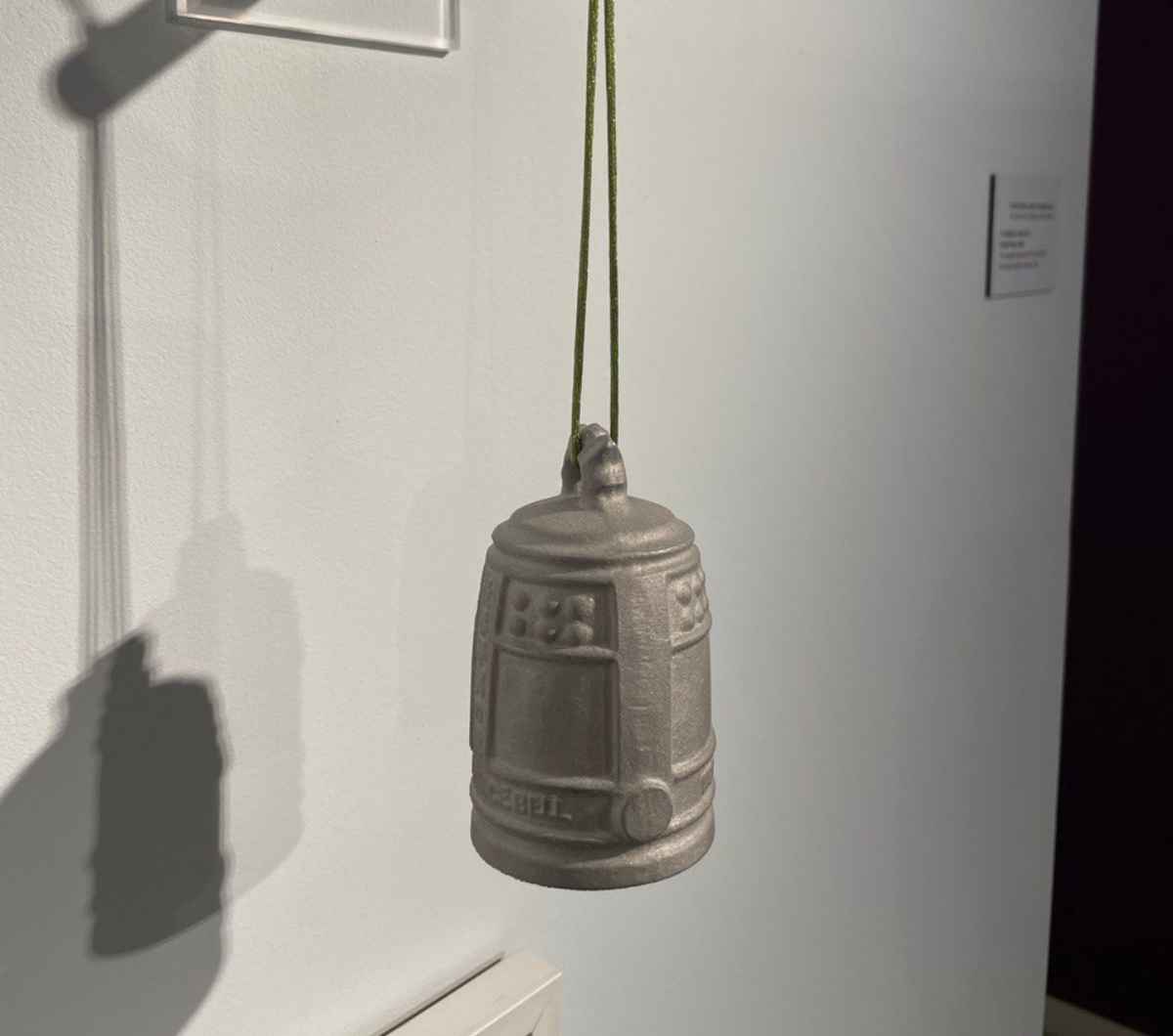

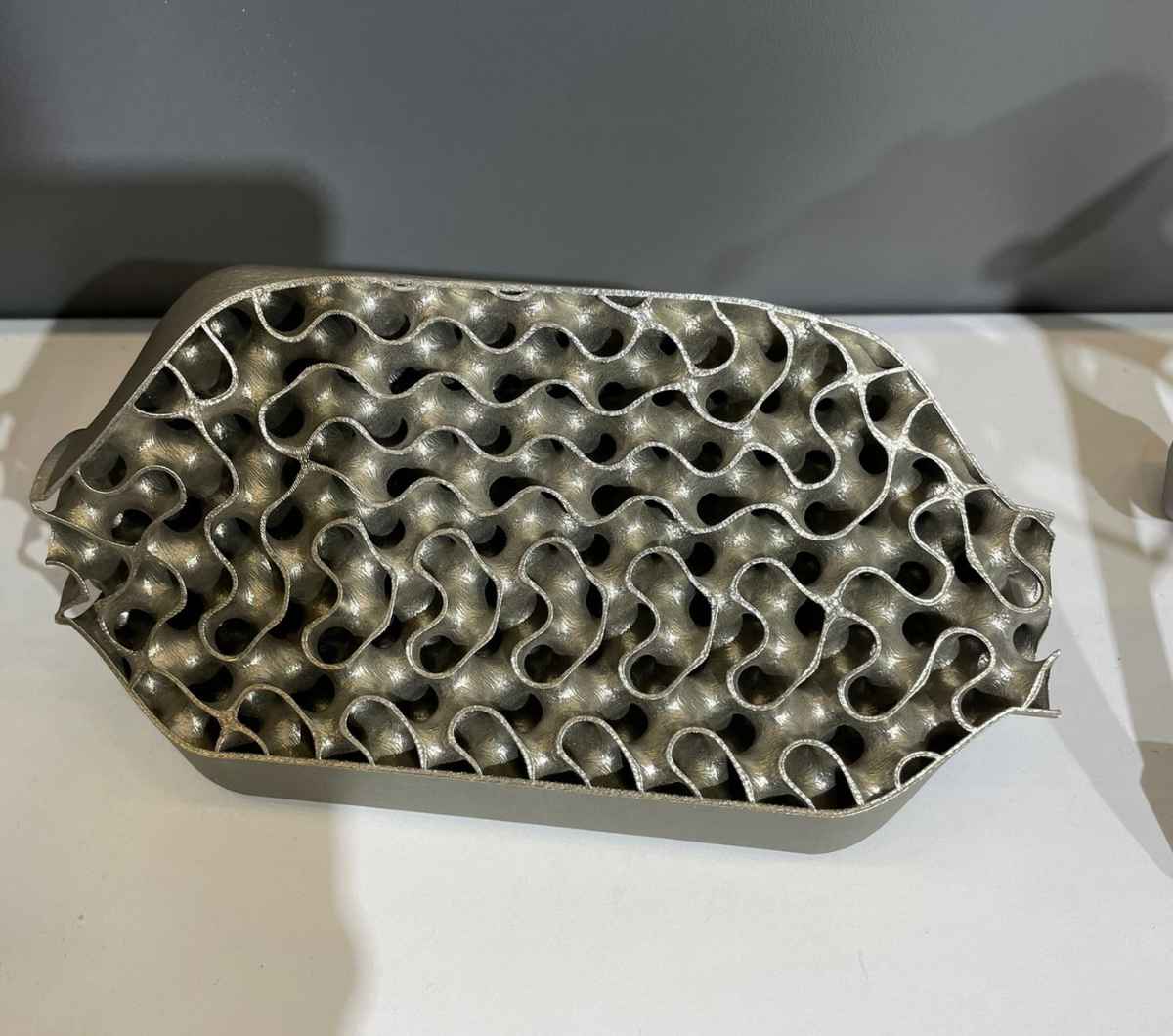

עבודות נבחרות בהדפסת מתכת
יש לכם חלק מתכת לייצר?
שלחו קובץ עם דרישות החומר, הסבילויות והכמות – ונאמר לכם מה נכון לחלק: הדפסה, CNC או שילוב. אין קובץ? נסרוק או נתכנן אותו.
