נבדק על ידי הצוות ההנדסי של INDUS3D · עודכן אוקטובר 2026 · זמן קריאה: 5 דקות
תשובה קצרה: מתקן אחיזה, ג'יג קידוח, תבנית סימון, תפסן לרובוט או כיסוי מגן הם תמיד כמות קטנה, תמיד דחופים, ותמיד משתנים, ולכן הם היישום הטבעי ביותר להדפסה. במקום ימים של כרסום מגוש אלומיניום, חלק ניילון מודפס מגיע תוך ימים ספורים, שוקל עשירית, ומתוקן בקובץ כשהמוצר משתנה. החומרים הנפוצים: PA12 למתקנים כלליים, PA12 מלא זכוכית כשצריך קשיחות ויציבות מידות (כמו במתקן המדידה של HP), ו-PC או ABS ב-FDM למתקנים גדולים ולחום. בדוגמאות ש-HP פרסמה: 68% פחות עלות לחלק תפסן, ו-90% פחות משקל לכלי שאיבה שאוחד משבעה חלקים לאחד.
למה מדפיסים מתקנים?
HP מסכמת את זה בנייר הלבן שלה על עזרי ייצור: עלות נמוכה, הפחתת משקל בעזרת סריג ואופטימיזציה, חופש תכנון, ואיחוד מכלולים לחלק אחד. והיתרון שחוזר בכל דוגמה: זמן. מתקן שנכרסם בחוץ לוקח שבועות; מודפס, ימים. כשקו הייצור עומד, זה ההבדל.
מה שמייחד מתקנים משאר החלקים:
- כמות של אחד עד עשרה. תבנית או תכנית כרסום לא משתלמות.
- הם משתנים. המוצר מתעדכן, המתקן איתו. בקובץ זה חינם.
- משקל חשוב. תפסן קל על זרוע רובוט מאיץ ומאט מהר יותר, ולפי HP משפר דיוק ומפחית אינרציה.
- גיאומטריה פנימית. תעלות ואקום, ערוצי אוויר ומים בתוך החלק, שאי אפשר לכרסם.
באיזה חומר
| המתקן צריך | חומר | למה |
|---|---|---|
| אחיזה כללית, תבניות סימון, כיסויים | PA12 (MJF או SLS) | קשיח, עמיד בשמנים, זול, מהיר. PA12 למהנדסים |
| יציבות מידות וקשיחות: מתקני מדידה, ג'יגים לקידוח | PA12 GB (מלא זכוכית) | מודול 2,900–3,000 MPa, צפיפות 1.3; HP השתמשה בו למתקני ה-CMM שלה בגלל הקשיחות ויציבות המידות |
| מתקן גדול (מעל 380 מ"מ), חום, מגע עם כלי חם | PC, ABS, ULTEM ב-FDM | תרמופלסטים הנדסיים, חלקים עד 1,000 מ"מ. מדריך התכנון ל-FDM |
| תפסן רך, אחיזת חלק עדין | TPU | גמיש, לא שורט |

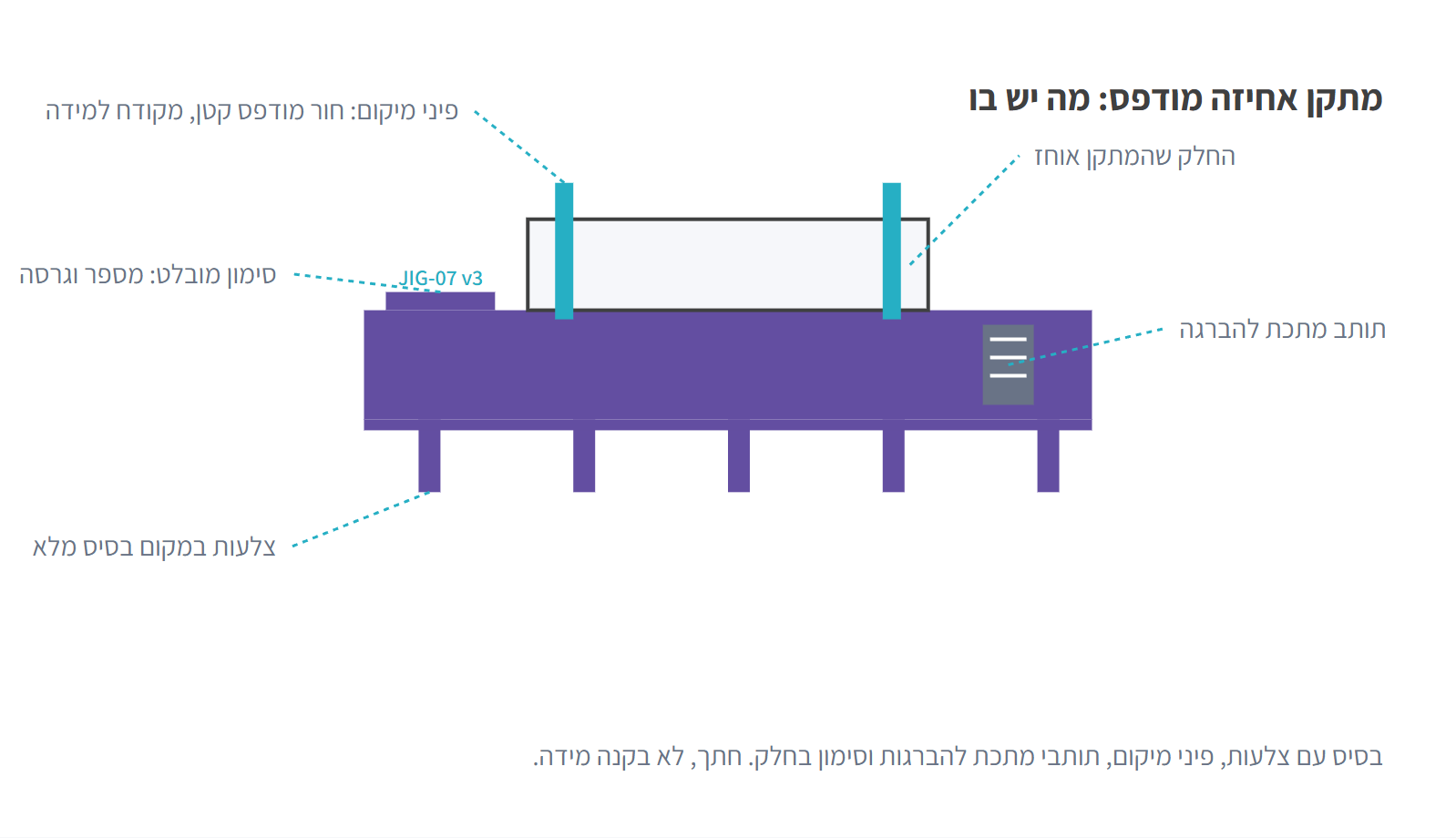

כללי תכנון למתקן מודפס
- בסיס שטוח ועבה מספיק. דופן 1 מ"מ מינימום, ולמתקן שנתפס במלחציים או נושא עומס 3 עד 4 מ"מ עם צלעות. כללי הדופן לכל טכנולוגיה.
- פיני מיקום ותותבים. חור מודפס בסבולת של ±0.3 מ"מ בניילון מספיק למיקום גס; למיקום מדויק מדפיסים חור קטן ומקדחים, או מכניסים פין מתכת. הברגות: תותב מתכת מוברג בחום או מוברג, לא הברגה מודפסת. HP ממליצה לאמת את ההיסטים בדוגמה אחת לפני סדרה.
- איחוד. מה שהיה מכלול של פלטה, זוויות וברגים הופך לחלק אחד. בדוגמה של HP (SIGMADESIGN) תפסן ואקום שכורסם מאלומיניום הודפס עם תעלות אוויר רציפות בתוך החלק, 68% פחות עלות.
- לפצל מתקן גדול. HP ממליצה לפצל מתקן שגדול מנפח הבנייה בחיבור זנב-סנונית או פאזל, עם שטח הדבקה גדול ומשטחי ייחוס בין שני החלקים.
- דילול. צלעות, ריקון וסריג. חלקים חזקים וקלים יותר.
- סימון בחלק. מספר מתקן, גרסה ותאריך כטקסט מובלט או שקוע (0.5 מ"מ גובה), כדי שלא יתבלבלו על הרצפה. צבע שונה לכל גרסה בצביעה חודרת.
- פתחי אבקה בכל חלל סגור, 5 מ"מ בניילון.
מה פרסמו HP ולקוחותיה
| מקרה (HP) | מה היה | מה יצא |
|---|---|---|
| מתקני מדידה ל-CMM, HP | תומכים מכורסמים, איטרציה בכל שינוי בחלק הנמדד | כל האיטרציות מודפסות ב-PA12 GB, בגלל קשיחות ויציבות מידות |
| תפסן ואקום, SIGMADESIGN | מכלול אלומיניום מכורסם | חלק אחד עם תעלות אוויר פנימיות, 68% פחות עלות |
| כלי שאיבת שבבים, קו ראשי ההדפסה של HP | 7 חלקי אלומיניום, 575 גרם, 3–5 ימים | חלק PA12 אחד, 52 גרם, 24 שעות |
| Biesse, מכונות לעיבוד עץ | תומכים וערכות הרכבה ייעודיות ללקוח | מודפסים בכמות קטנה ונשלחים ישר ללקוח |
| Gimatic, אוטומציה | מתקנים לסדרות קצרות: זמן מכונה ייעודי או מיקור חוץ | מודפסים בבית |
איך זה עובד אצלנו
שולחים את קובץ המתקן (או את קובץ החלק שהמתקן צריך לאחוז, ונתכנן את המתקן), כמות, ומה המתקן עושה: אחיזה, קידוח, מדידה, הגנה. אנחנו ממליצים על חומר וטכנולוגיה, בודקים דפנות ותותבים, ומדפיסים. הצעת מחיר בדרך כלל תוך 24 שעות; מתקן בודד ב-MJF או SLS בדרך כלל תוך 5 עד 7 ימי עסקים, ומסלול דחוף של 48 שעות.
יש לכם כבר קובץ?
שלחו STL, STEP או 3MF. מהנדס שלנו עובר על הקובץ, ממליץ על טכנולוגיה וחומר, וחוזר אליכם עם הצעת מחיר. לא בטוחים מה מתאים? סמנו "המליצו לי" בטופס.
שאלות נפוצות
מתקן מודפס מחזיק מעמד בקו ייצור?
PA12 עמיד בשמנים, בגריז ובפחמימנים אליפטיים (לפי HP), ו-PA12 GB שומר על מידות. מתקן שנשחק מוחלף מהקובץ. לחום או לעומס גבוה: PC, ULTEM או מתכת.
אפשר להדפיס מתקן גדול מ-380 מ"מ?
כן: FDM עד 1,000 מ"מ, או פיצול והדבקה לפי ההנחיה של HP.
כמה מתקן מודפס עולה?
תלוי בנפח ובחומר; בדוגמאות של HP 68% עד 95% פחות מכרסום. שלחו קובץ ותקבלו מספר.
