מודל תלת ממדי נראה מושלם על המסך. ואז מדפיסים אותו, מחזיקים ביד – ומגלים שהאחיזה לא נוחה, ששני חלקים לא נכנסים זה בזה, ושהכפתור נמצא במקום שהאצבע לא מגיעה אליו. זו העבודה של אב טיפוס.
בעמוד הזה נסביר אילו סוגי אבות טיפוס קיימים, איזה מהם מתאים לאיזה שלב, ואיך בוחרים טכנולוגיה וחומר כדי לקבל תשובה אמיתית ולא רק דגם יפה.
זמן קריאה: 4 דקות
עיקרי הדברים
- אב טיפוס אינו מטרה – הוא כלי לענות על שאלה. השאלה קובעת את סוג האב טיפוס, את הטכנולוגיה ואת החומר.
- שלושה סוגים עיקריים: ויזואלי (מראה), התאמה (האם נכנס ומתחבר) ופונקציונלי (האם עובד ועומד בעומס).
- מהירות האיטרציה חשובה יותר משלמות האיטרציה הראשונה – עדיף חמישה סיבובים מהירים מאחד מושלם.
- אין צורך בתבנית ואין מינימום הזמנה, ולכן אפשר לייצר יחידה אחת, לתקן ולייצר שוב באותו שבוע.
- בדיקה הנדסית של הקובץ לפני הייצור חוסכת את הסיבוב המיותר – עובי דופן, סבילויות וכיוון בנייה.
שלושה סוגי אב טיפוס – ומתי כל אחד
| סוג | מה בודקים | טכנולוגיה מתאימה |
|---|---|---|
| ויזואלי | צורה, פרופורציות, מראה, צבע | SLA / DLP / PolyJet |
| התאמה | האם החלק נכנס, מתחבר ומתאים למכלול | FDM / MJF |
| פונקציונלי | חוזק, עמידות, תפקוד בתנאי שימוש | MJF / SLS / CNC / הדפסת מתכת |
הטעות הנפוצה היא לייצר אב טיפוס ויזואלי יפה ולנסות להסיק ממנו מסקנות פונקציונליות. חלק שנראה מצוין בשרף עשוי להישבר ברגע שמפעילים עליו כוח.
למה לא לחכות לאב הטיפוס המושלם
צוות שמריץ חמש איטרציות בחודש יגיע למוצר טוב יותר מצוות שמריץ אחת – גם אם האיטרציה הבודדת שלו מושקעת יותר. אף אחד לא מנחש נכון בפעם הראשונה.
הדפסת תלת מימד מאפשרת בדיוק את זה: אין תבנית, אין זמן הכנה, ואפשר לשנות את המודל ולהדפיס גרסה חדשה באותו יום.
מה בודקים בקובץ לפני שמייצרים
- עובי דופן – דופן דקה מדי נשברת או לא נבנית
- כיוון הבנייה – משפיע ישירות על חוזק החלק ועל פני השטח
- סבילויות – חלקים שמתחברים צריכים מרווחים ריאליים
- תמיכות – איפה הן יישבו ואיך מסירים אותן בלי לפגוע בגימור
- בחירת חומר – חום, עומס, UV או כימיקלים משנים הכל
מאב טיפוס לייצור
ההנחה שאחרי אב הטיפוס חייבים תבנית הזרקה אינה תמיד נכונה. תבנית משתלמת מכמות מסוימת ומעלה, ועד אז ייצור בהדפסה או ב-עיבוד שבבי לרוב זול יותר, מהיר יותר, ומאפשר לשנות את המוצר בלי לזרוק כלי עבודה.
שאלות נפוצות
כמה זמן לוקח לייצר אב טיפוס?
תלוי בטכנולוגיה, בגודל ובכמות. שלחו את הקובץ ונחזור עם זמן אספקה מדויק לפרויקט שלכם.
אפשר אב טיפוס בחומר הסופי?
לרוב כן. בהדפסת מתכת וב-CNC אפשר לייצר בחומר הסופי ממש, ובפלסטיקים הנדסיים יש חומרים קרובים מאוד לחומר הייצור.
יש מינימום הזמנה?
לא. אפשר לייצר יחידה אחת.
אין לי קובץ – רק רעיון או חלק קיים
גם זה אפשרי. אפשר להתחיל מעיצוב תעשייתי, או מהנדסה הפוכה אם יש חלק פיזי.

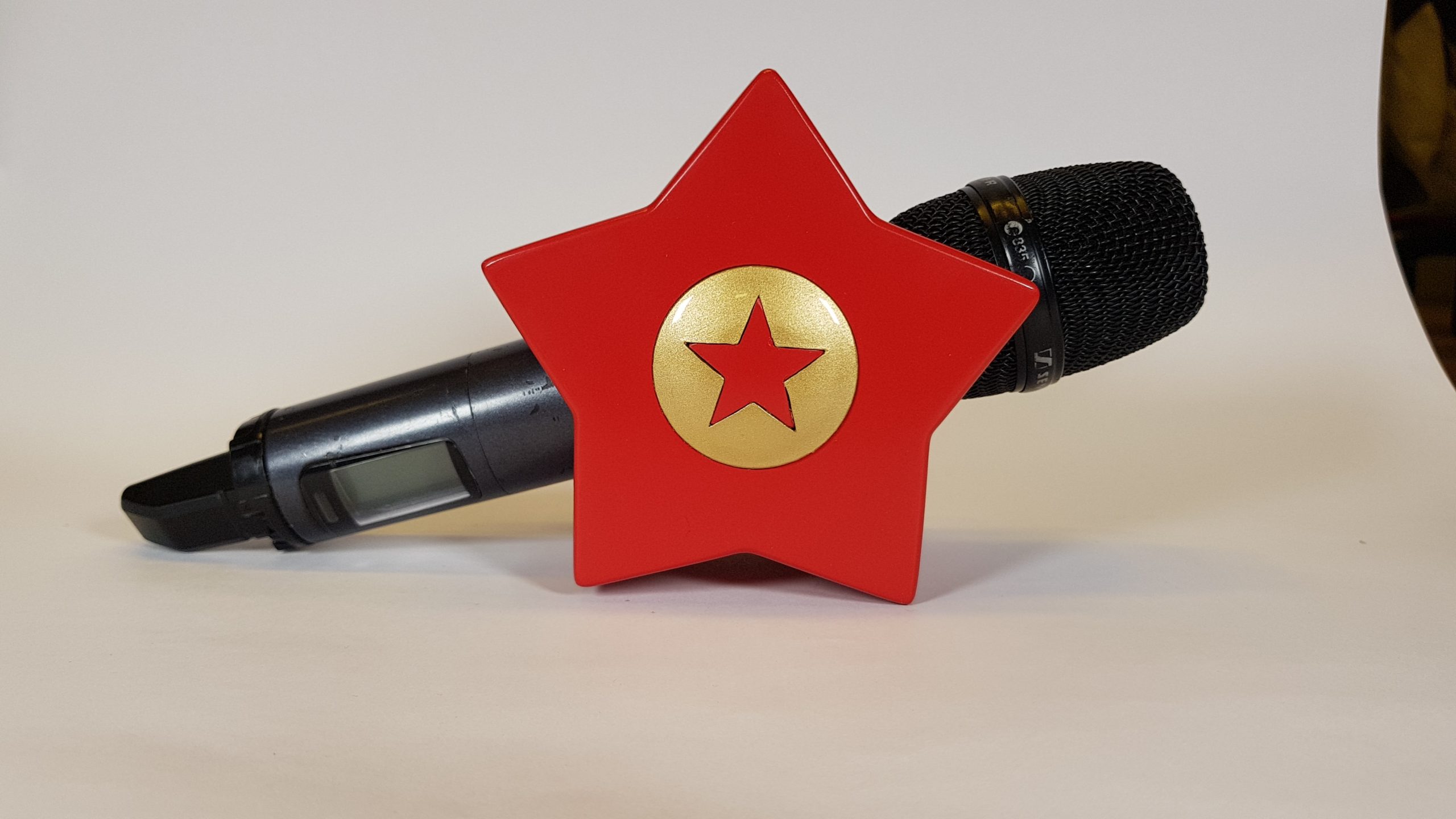

אבות טיפוס נבחרים
צריכים אב טיפוס?
שלחו קובץ STL או STEP עם פירוט מה אתם רוצים לבדוק – ונמליץ על הטכנולוגיה והחומר המתאימים.
